企业业务流程建模——BPMN
BPMN（Business Process Modeling Notation），业务流程建模与标注，可以用其定义的一系列业务组件，组成业务流程图。
1 流对象（Flow Objects）
1.1 事件（Events）
事件都是用一个圆圈来代表，影响流程的流动，一般有一个原因（trigger）或者一个影响（result）。标准定义了三种事件：开始，中间和结束。从定义和分类名称上来看也能猜到事件的作用了，控制流程的开始，中间流转和结束，这些控制可能采取触发器（trigger）来完成，或者是导致一个结果（结束或抛出）。

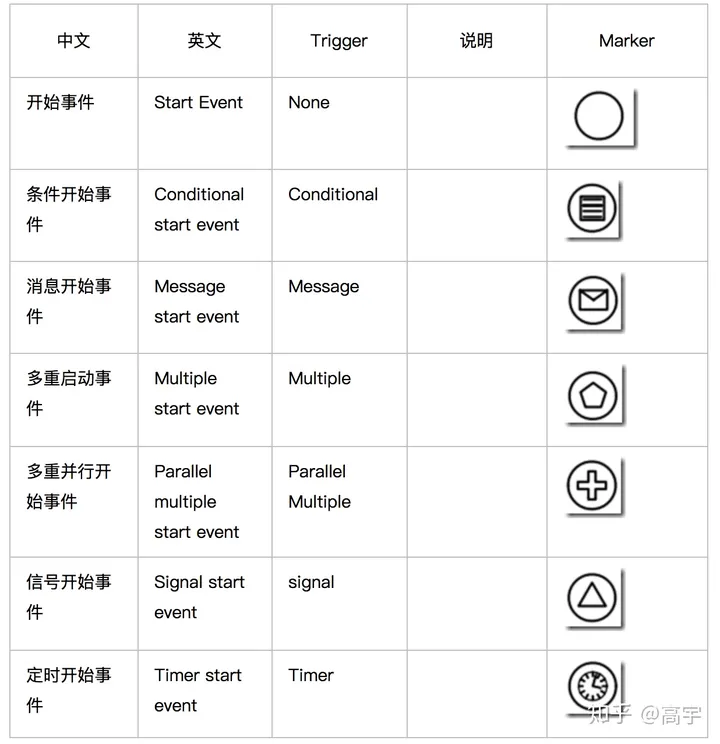

（1）开始事件

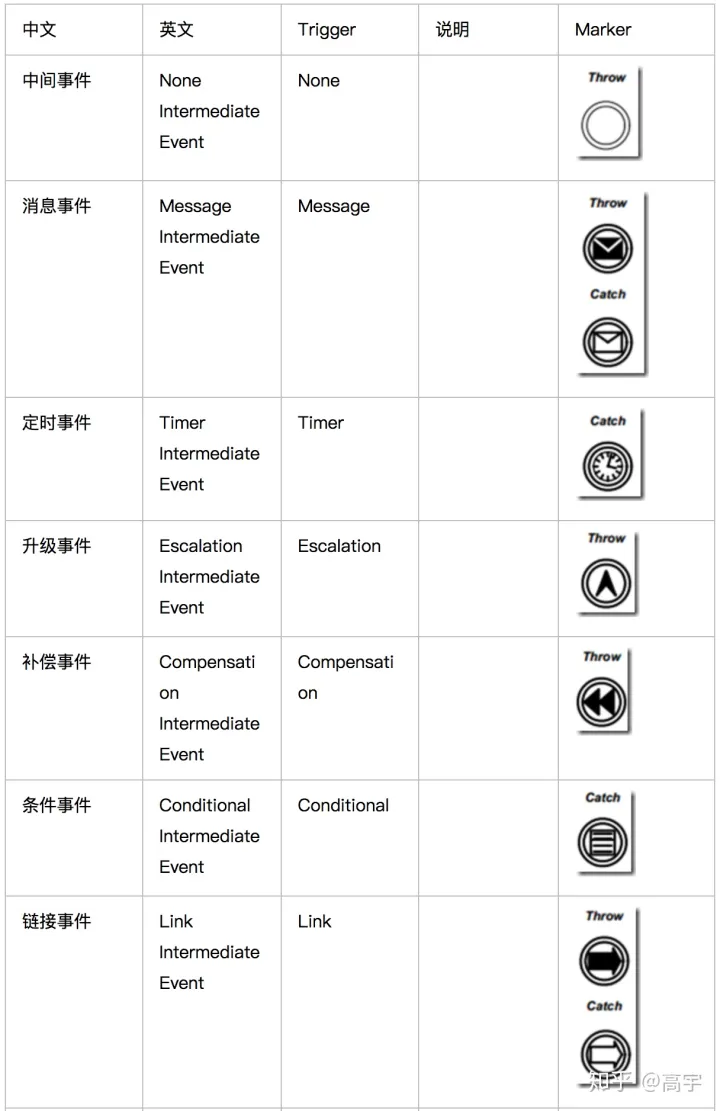

（2）中间事件 Intermediate event
中间事件的使用有两种方式：
1.出于两种目的在一个正常的工作流中放置中间事件：中间事件可以用于“catch”事件触发器，或者是“throw”事件触发器。
2.一个中间事件放置于一个活动(Activity)中间，仅能够用于“catch”事件触发器，也就是捕获一个事件，做相应的处理。
（3）结束事件 End Event

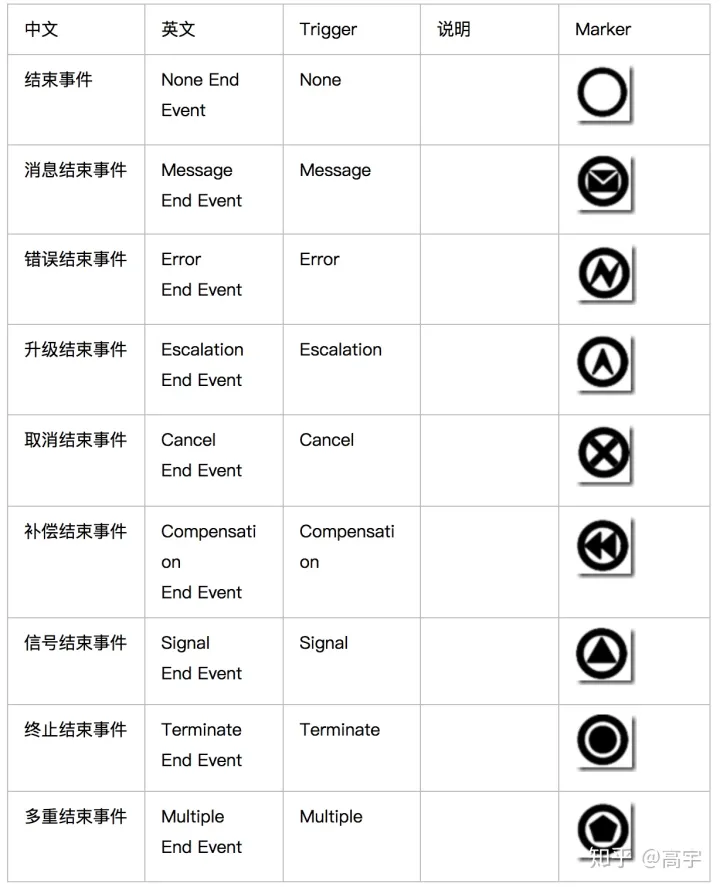

结束事件必须是一个顺序流的目标，不能是源头，可以有多个顺序流指向同一个结束流。一个流程可以有多个结束事件，也可以没有结束事件，但是如果存在开始事件，就必须有至少一个结束事件。如果不使用结束事件,那么所有流对象没有任何流出序列（顺序）流（即不同为一个源序列流）来标志流程过程结束。流程不会结束，直到所有的并行路径完成了。
1.2 活动（Activities）
（1）Tasks 任务
task在流程流中是一个原子性的活动，当流程中的作业不能被打断时task被用作一个更细级别的细节。通常，一个终端用户或者应用其执行操作表现为task的形式。task对象在子流程中具有相同的形状，都是长方形有着圆角。

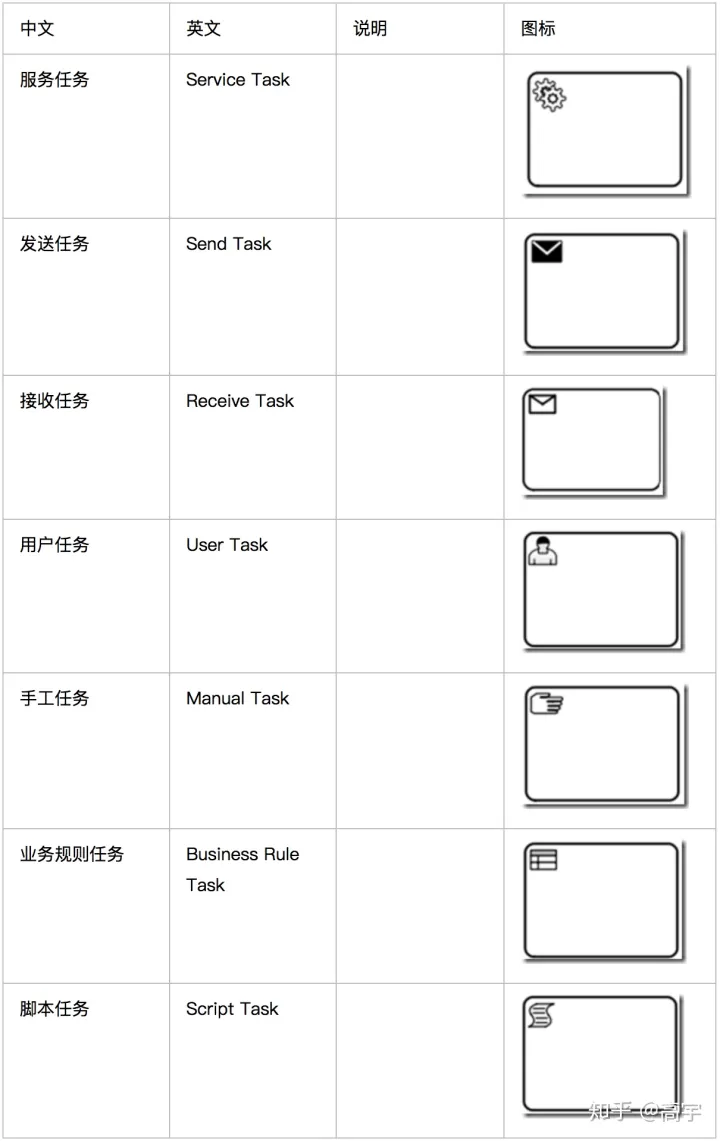

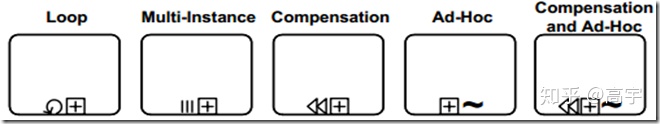

有三种特殊的task图标：循环、多重实例和补偿，一个task可能会有一个或两个这类图标。
这些任务中，需要人参与自身完成的有Manual Task和User Task。Manual Task是一个不受任何商业流程引擎管理的任务，User Task是。不受管理意味着流程引擎无法追踪其任务的开始和完成。举个例子，这个可能就是一张充满指令的纸，为电话技术人员帮顾客安装电话。
（2）Sub-Processes 子流程
子流程是一个活动的内部细节建模，使用活动、事件和网关以及序列流。子流程是流程内部的一个图形对象，但是它也能够被打开来展现更低一层的流程。子流程定义了一个上下文范围，可用于属性可见性、事务的范围，异常处理，事件或者是补偿。
BPMN定义了五种子流程，其中Collapsed Sub-Process可以被另外四种组合取代。另外四种是loop、multi-instance、Compensation、Ad-Hoc。
（3）Call Activity 调用活动
调用活动确定使用了全局流程或者全局任务的流程中的一点。调用过程用作为包装器来调用全局流程或全局任务执行中。激活调用活动将导致称为全局流程或者全局任务的控制转移。
调用活动必须满足数据要求，同时调用CallableElement返回数据。这意味着在活动的InputOutputSpecification中需要包含这些元素，并且必须精确的和CallableElement的元素匹配。这些元素包括：DataInputs、DataOutputs、InputSets、OutputSets。

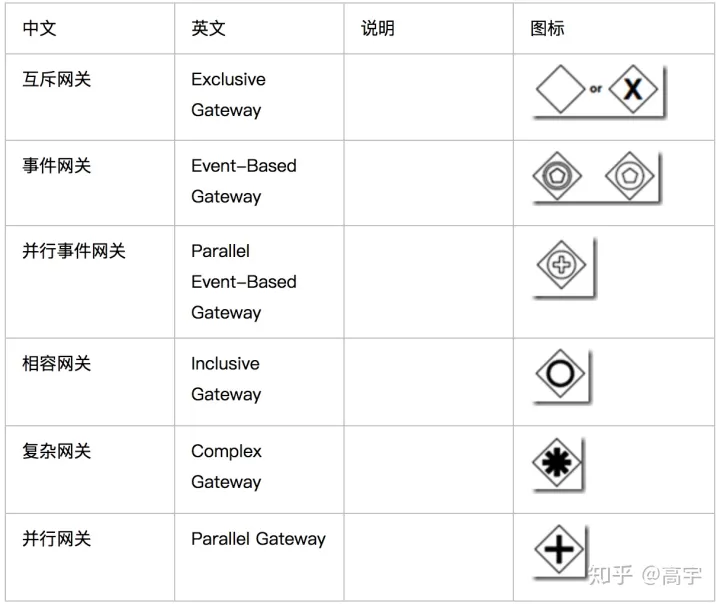

1.3 网关（Gateways）
网关用于控制序列流如何在一个流程中收敛和发散的交互。如果一个流程不需要控制，那么网关就是非必需的。“网关”一词意味着有一个门机制。允许或不允许通过网关——也就是说，执行到网关的时候，当网关机制被调用，输入可以被合并在一起，或者输出分离成若干部分。

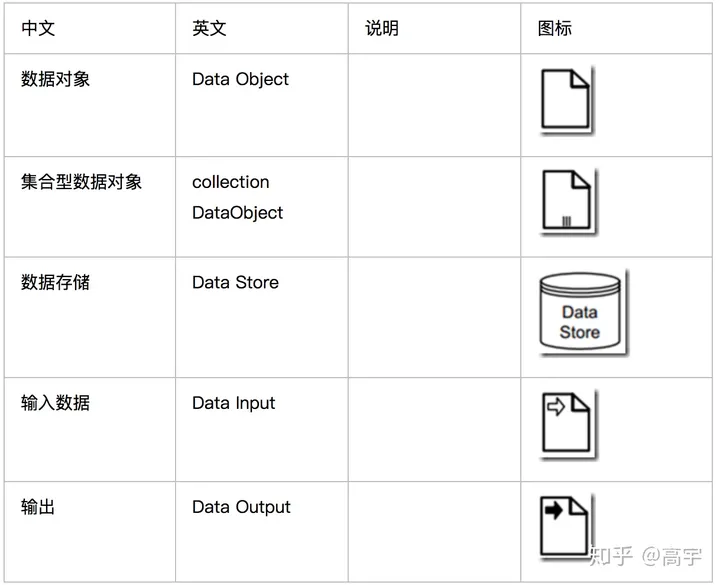

2 数据（Data）
传统的流程建模要求能够模拟物品（物理或信息的）在流程中的创建、操作和执行过程。重要的方面就是能够捕获数据的结构，并且查询或者操作结构。
BPMN本身并不提供内置的模型来描述数据结构或查询数据的语言表达式。相反，它规范hooks来允许使用外部定义的数据结构和表达式语言。此外，在同一个模型中，BPMN允许不同的数据结构和表达式语言。这些语言的兼容性和验证是在规范的范围之外，变成了工具供应商的职责。
BPMN使用XML Schema和XPath作为其默认的数据结构和表达式语言，但是供应商可以自由替换他们自己的语言。

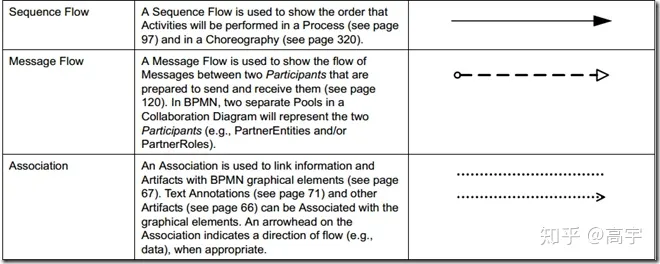

3 连接对象（Connecting Objects）
4 泳道（Swimlanes）
4.1 池子（Pools）

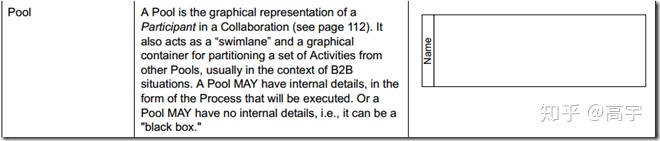

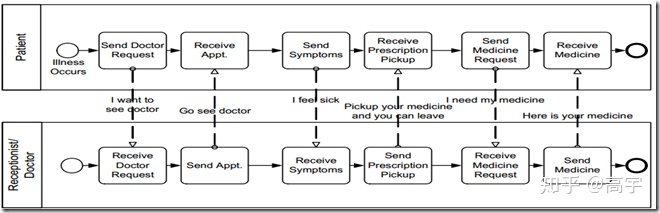

池是一个容器，与其他的池相隔离。通常用在交互流程中。池主要作用于两个独立的实体或者参与者之间的物理划分。各个池中的活动通常是有自身的流程的。因此，顺序流通常不会越过多个池，而消息流是可以的。
4.2 泳道（Lanes）

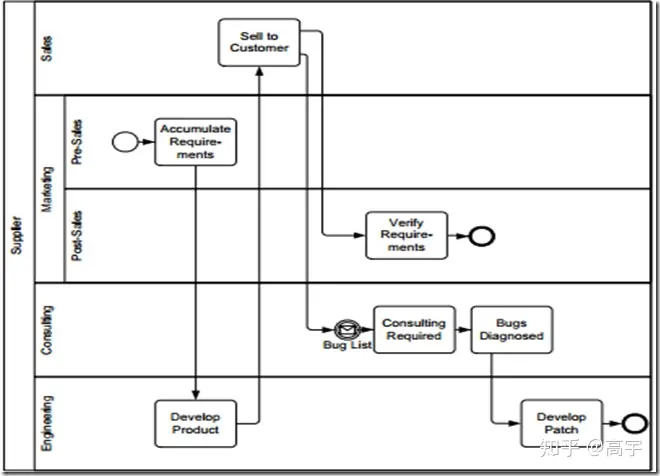

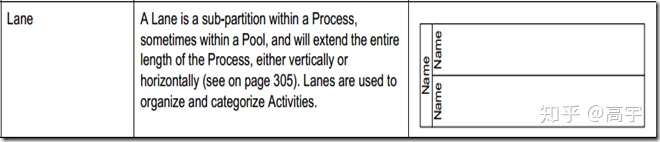

Pool的子划分，可以垂直或者水平，用来对活动的组织和分类。Lane更加接近我们传统的泳道的概念。Lane常用来将活动按照角色划分，流程可以在一个pool中跨Lane流转，但是在一个pool中一般不会这样（出处与上面相同）。
5 工件（Artifacts）

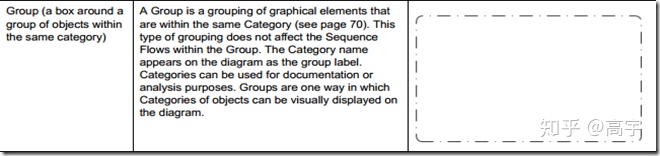

5.1 组（Group）
将一部分元素按逻辑或特定目的进行分组，便于查看和管理，用于解释和描述目的，不会影响流程的流转。
5.2 文字注释（Text Annotation）

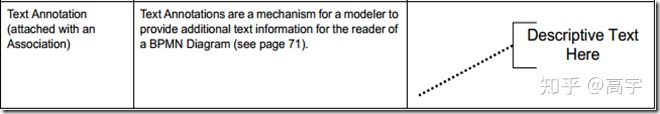

提供一些附加性的文本信息给流程图的阅读者。
